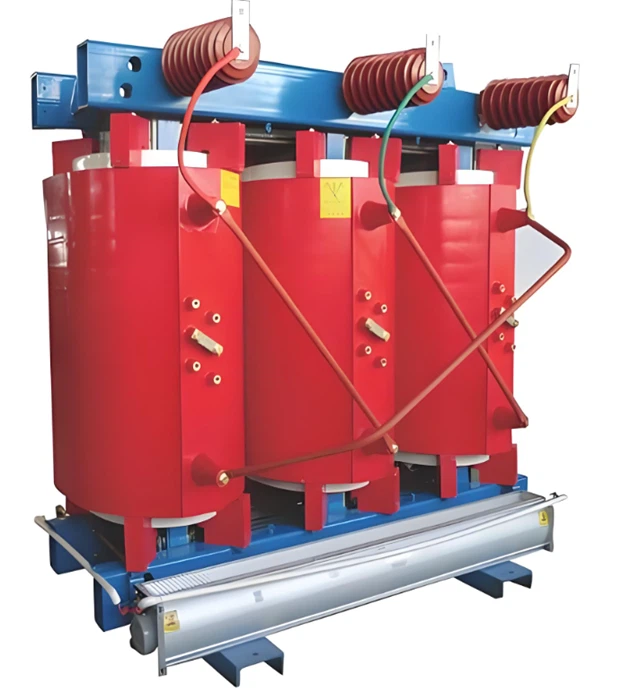

Трансформатори сухих типів широко використовуються в таких областях, як місцеве освітлення, багатоповерхові будівлі, аеропорти, доки, механічне обладнання ЧПУ тощо. Простіше кажучи, трансформатор сухого типу відноситься до трансформатора, ядро і обмотки якого не занурюються в ізоляційну олію.
Методи охолодження поділяються на природне охолодження повітря (AN) та примусове охолодження повітря (AF). Під час природного повітряного охолодження трансформатор може тривалий час працювати на номінальній потужності. При використанні примусового охолодження повітря вихідна здатність трансформатора може бути збільшена на 50%. Цей метод підходить для переривчастої операції перевантаження або операції з аварійною аварійною аварією; Однак через значне збільшення втрати навантаження та напруги імпедансу під час перевантаження він знаходиться в неекономічному робочому стані, тому йому не слід дозволяти працювати в довгостроковому стані безперервного перевантаження.
Сценарій застосування
Екстрене джерело живлення: працює спільно з ДБЖ (безперебійним джерелом живлення) або дизельними генераторами, щоб переконатися, що критичні засоби (наприклад, командний центр, система огляду безпеки) продовжують працювати у випадку відключення електроенергії.
Офісні будівлі / торгові центри
Розподіл електроенергії для освітлення, ліфтів, центрального кондиціонування, систем безпеки тощо.
Області з високим попитом (такі як банкетні зали, кухні) потребують стабільного живлення. Трансформатор сухого типу повинен мати сильну здатність до контуру та бути придатною для щільного розподілу потужності.
Блок живлення для механічного обладнання: підходить для розподілу електроенергії великого обладнання, такого як крани та транспортування машин на причалі.
Інтеграція систем автоматизації: співпрацює з системою управління автоматизацією для досягнення точного управління потужністю.
Спеціальні області навколишнього середовища: включаючи райони у багатоповерхівних будівлях, аеропортах, доках тощо, які потребують місцевого освітлення.
Підтримка енергетичного обладнання: Наприклад, локальне освітлення в шафах з підстанцій високої напруги, як правило, живиться на 380 В низькопостійному джерелі живлення.
Основні параметри продуктивності
(30 ~ 2500 кВА енергоефективність класу I сухого типу
| Модель Число |
Оцінений Ємність Y (KVA) |
Поєднання напруги | З'єднання на Група Мітка |
Беззавантаження Втрата (W) |
Навантаження Втрата (W) |
Беззавантаження Електрик y (%) |
Короткий Ланцюг Перешкода CE (%) |
||
| Високий Вольтаг e |
Високий Напруга |
Високий Вольтаг e |
|||||||
| SC18-30-N × 1 | 30 | 6 6.3 10 10.5 |
+3 -1 ±5% ±2×2.5% 或 ×2.5% |
0.4 | Dyn11 或 Yyn0 |
105 | 640 | 2.0 | 4 |
| SC18-50-N × 1 | 50 | 155 | 900 | 2.0 | 4 | ||||
| SC18-80-N × 1 | 80 | 210 | 1240 | 1.5 | 4 | ||||
| SC18-100-N × 1 | 100 | 230 | 1415 | 1.5 | 4 | ||||
| SC18-125-N × 1 | 125 | 270 | 1665 | 1.3 | 4 | ||||
| SC18-160-N × 1 | 160 | 310 | 1915 | 1.3 | 4 | ||||
| SC18-200-N × 1 | 200 | 360 | 2275 | 1.1 | 4 | ||||
| SC18-250-N × 1 | 250 | 415 | 2485 | 1.1 | 4 | ||||
| SCB18-315-N × 1 | 315 | 510 | 3125 | 1:0 | 4 | ||||
| SCB18-400-N × 1 | 400 | 570 | 3590 | 1.0 | 4 | ||||
| SCB18-500-N × 1 | 500 | 670 | 4390 | 1.0 | 4 | ||||
| SCB18-630-N × 1 | 630 | 775 | 5290 | 1.0 | 4 | ||||
| SCB18-630-N × 1 | 630 | 750 | 5365 | 0.85 | 6 | ||||
| SCB18-800-NX1 | 800 | 875 | 6265 | 0.85 | 6 | ||||
| SCB18-1000-NX1 | 1000 | 1020 | 7315 | 0.85 | 6 | ||||
| SCB18-1250 | 1250 | 1205 | 8720 | 0.85 | 6 | ||||
| N×1 | |||||||||
| SCB18-1600-N × 1 | 1600 | 1415 | 10555 | 0.85 | 6 | ||||
| SCB18-2000 NX1 |
2000 | 1760 | 13005 | 0.7 | 6 | ||||
| SCB18-2500-NX | 2500 | 2080 | 15445 | 0.7 | 6 | ||||
Характерний
● Порівняно з продуктами SCB10, втрата без навантаження зменшується більш ніж на 20%, пропонуючи відмінні енергозберігаючі ефекти, економічну роботу та продуктивність без технічного обслуговування.
● Рівень шуму значно знизився зі зниженням понад 10 - 15 децибелів.
● Висока механічна міцність та сильна стійкість до короткого замикання: полум'я, захисна вибух та без забруднення.
● Без технічного обслуговування; Відмінна стійкість до вологи, здатна працювати менше 100% вологості. Перед введенням не потрібно попереднього нагрівання, і під час переривчастої роботи не потрібно осушування.
● Компактний розмір, легкий, без розтріскування, без поверхневої моари та низький частковий розряд.
● Високий рівень ізоляції та відмінна стійкість до блискавки та електричних ударів.
● Сильна здатність до розсіювання тепла, здатна працювати з номінальним навантаженням в умовах примусового охолодження.
Умови праці
● Максимальна температура навколишнього середовища: +40 ступінь;
● Мінімальна температура навколишнього середовища: -5 градусів;
● висота:<1000m;
● Максимальна середньомісячна відносна вологість: 90% (при 20 градусах);
● Місце встановлення: немає очевидного забруднення, лише для використання в приміщенні.
Метод виробництва трансформатора сухого типу
Виробничий процес
Намотування котушки
Котушка є ключовим компонентом трансформатора сухого типу. Зазвичай він намальовується за допомогою мідних або алюмінієвих проводів та відповідної структури обмотки (наприклад, тип відлитого дроту, тип відлитого фольги тощо) потрібно вибрати на основі рівня напруги та ємності. Високі обмотки часто приймають сегментовану циліндричну структуру для підвищення ударної стійкості, тоді як обмотки низької напруги розроблені як багатошарові циліндричні або спеціальні сегментовані циліндричні структури відповідно до здатності.
Основне виробництво
Ядро виготовляється шляхом укладання кремнієвих сталевих листів і потрібно точно розрізати у вказану форму і зібрати в ядрові колони. Основні структури різних типів трансформаторів сухого типу сильно різняться. Наприклад, ядро трансформатора типу дротяного лиття потрібно розробити спільно з методом обмотки.
Лікування ізоляції
Тип занурення: провідники покриті скляними волокнами, а колодки утворюються гарячим пресуванням із ізоляційними матеріалами. Він підходить для таких місць, як гідроенергетичні станції та багатоповерхові будівлі, але він має великий об'єм, а об'єм виробництва поступово зменшується.
Тип від лиття смоли: Він відкладається за допомогою епоксидної смоли або спеціальних матеріалів, що містять високу пожежну стійкість та легку вагу. В даний час це основний процес у Китаї.
Збірка та тестування
Ядро та котушка нерухомо збираються з ізоляційними матеріалами. Після завершення їм потрібно пройти тести, такі як опір ізоляції та частота потужності, витримують напругу для перевірки продуктивності. Перед перевезенням їх потрібно суворо упакувати, щоб запобігти пошкодженню під час перевезення.
Поширення
З: Питання: Які відмінності між трансформаторами сухого типу та трансформаторами, що здійснюють нафту?
A: A: Методи охолодження трансформатора сухого типу: охолодження повітря/епоксидна смола, стійкі до вогню продуктивність, без ризику вогню. Підходить для використання в приміщенні, низьких витрат на обслуговування, висока ціна. Застосовувані сценарії: лікарні, центри обробки даних, комерційні будівлі.
Метод охолодження трансформаторів, що здійснює нафту: охолодження нафти, запобігання пожежному захисті потребують заходів щодо захисту від пожежі, вартість технічного обслуговування вимагає регулярного огляду рівня нафти та якості нафти. Низька ціна. Застосовувані сценарії: підстанції, промислові будівлі.
З: Які відмінності між моделями, такими як SCB10 та SCB13?
A: SCB10: Звичайна втрата (старий національний стандарт) SCB11/12/13: Низька втрата (новий національний стандарт, 13-приблизно на 15% більш енергоефективні, ніж 10) SCB14/15: ультра-низькі втрати (відповідає останніми стандартами енергоефективності)
З: Які відмінності між рівнями захисту IP20 та IP23?
A: IP20: лише пил, що підходить лише для сухих приміщень (таких як приміщення для розподілу електроенергії).
IP23: Пилозахисний + бризок, що підходить, підходить для вологих або легких зовнішніх середовищ.
З: Чи виробник трансформатора сухого типу виробляє багато шуму під час роботи? Як можна зменшити шум? Для трансформаторів сухого типу від 30 кВА до 1000 кВА: приблизно від 50 до 65 децибелів (подібно до об'єму нормальної розмови)
A: Рішення щодо зменшення шуму:
Виберіть модель з низьким рівнем шуму (наприклад, SCB13-R, зі звукоізоляцією бавовна)
Встановіть ударну базу удару (щоб зменшити передачу звуку через структуру)
Розмістіть установку подалі від чутливих областей (таких як офіси) або встановіть звукостійкість
