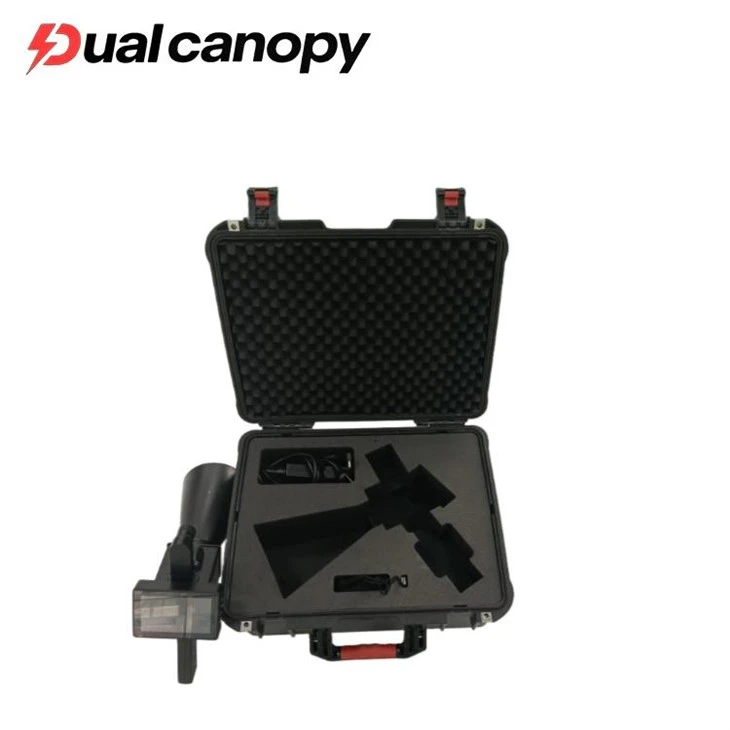

Ультразвуковий тестер часткового розряду

Dual Canopy Mechanic Electrical Engineering Co., Ltd. є одним із провідних виробників і постачальників ультразвукового тестера часткового розряду в Китаї. Будь ласка, не соромтеся продавати оптові знижки на товари для продажу тут і отримати цінову пропозицію від нашої фабрики. Індивідуальні замовлення вітаються.

Ультразвуковий тестер часткового розряду – це без{0}}контактний прилад для виявлення, який використовує акустичні датчики (зазвичай працюють у діапазоні ультразвукових частот 20 кГц–300 кГц) для збору, аналізу та визначення місцезнаходження акустичних сигналів, створюваних активністю часткового розряду в енергетичному обладнанні.

Частковий розряд генерує характерні ультразвукові сигнали. Шляхом виявлення та аналізу інтенсивності, частотних характеристик і різниці в часі розповсюдження цих акустичних сигналів можна виконати швидкий скринінг і локалізацію активності внутрішнього розряду без припинення живлення, розбирання або контакту з високою напругою. Він особливо підходить як перший інструмент екранування для експлуатації та обслуговування підстанцій.

• Портативний дизайн, маленький, легкий, зручний для перенесення, може працювати одна людина.
• Ручний безконтактний, візуальний, звуковий і дисплейний сигнали, заряджене безконтактне виявлення.
• Він може сканувати відкрите (зовнішнє) обладнання трансформаторної станції в режимі онлайн, щоб знаходити та локалізувати різні часткові розряди: коронний, дуговий, спалаховий, повзучий, відключення, дугове розрядження тощо
• Знайдіть і визначте місце розряду ізолятора на вежі, сходження на відкриту головку кабелю, виявлення локального розряду та розташування підземних кабелів.
• Виявлення витоку-герметичної рідини газу під високим тиском.
• При передачі та профілактичному випробуванні енергосистеми, у випробуванні на локальний розряд головного трансформатора та ГІС пристрій можна використовувати з локальним розрядом. Тому, якщо є локальний розряд, можна розрізнити внутрішній або зовнішній розряд, якщо зовнішній розряд, можна визначити конкретні точки розряду.
• Під час заводських випробувань великих масляних трансформаторів, сухих-трансформаторів, GIS та інших виробників пристрій використовується з приладом часткового розряду під час випробування часткового розряду. Якщо є розряд, на екрані приладу часткового розряду не видно, чи це внутрішній розряд, чи зовнішній. Використовуйте портативний патрульний локатор для сканування тестового об’єкта. Зовнішню точку розряду можна швидко знайти та локалізувати. Якщо зовнішнього розряду немає, це вважається внутрішнім розрядом.
• 5-мегапіксельна камера високої чіткості може легко фокусуватися, щоб виявити точки несправності та зробити фотографії ідентифікації вудилища та башти та несправного обладнання.
• Вбудований приймач GPS автоматично зберігає дані про координати та забезпечує функцію GPS-навігації для полегшення запитів і збереження шляхів виявлення.
• Завдяки функції визначення температури та вологості він може визначати-температуру й вологість навколишнього середовища в реальному часі.
• Має функцію збереження даних, може реалізувати функцію відтворення даних.
• Дисплей являє собою кольоровий сенсорний екран для легкого виявлення та використання.
• Помірна інтенсивність зеленого лазерного світла спрямована, людське око легко відстежити на сонці.
• Висока чутливість, напрямок і спрямованість можуть бути точним позиціонуванням розломів лінії.
• Сильна здатність до фокусування, її можна перевірити на автомобілі зі швидкістю 30 км/год.
• Ультразвукове виявлення можна застосовувати для шумового середовища, вільного від навколишнього звуку.
• Виявлення використовує без{0}}контактний метод, а ефективна відстань виявлення може досягати 50 метрів, що є безпечним і надійним.
• Управління та оцінка даних зручні за допомогою фонового програмного забезпечення.

Дотримуйтеся безпечної робочої відстані

Хоча сама по собі ультразвукова перевірка не вимагає контакту з високою напругою, на підстанціях необхідно дотримуватися правил безпечної робочої відстані. Категорично забороняється несанкціоноване доторкання до корпусів обладнання (струмопровідних частин).

Узгодженість розташування точки вимірювання та методу контакту
Розташування датчика, контактна сила та площа контакту в одній точці вимірювання повинні бути якомога постійнішими для кожного тесту; інакше порівнянність різних результатів вимірювань буде поганою.

Спочатку має бути проведена оцінка шуму навколишнього середовища
Фоновий шум (у стані без розряду або з відомим нормальним обладнанням) слід спочатку зібрати в тестовій зоні, щоб визначити фоновий рівень перед встановленням відповідного порогу.

Розрізняйте механічний шум і сигнали розряду
Механічне обладнання, таке як вентилятори, масляні насоси та радіатори на підстанціях, генерує ультразвукові сигнали, які необхідно розрізняти за допомогою поєднання спектральних характеристик і зразків сигналу.

Очистіть контактні поверхні сенсора
Використовуйте відповідну кількість сполучного агента (наприклад, силіконового мастила) між датчиком і корпусом обладнання, щоб забезпечити хороший акустичний зв’язок. Не прикладайте силу до шорстких або корозійних поверхонь.

Зверніть увагу на швидкість сканування для без-контактного сканування
Занадто швидке сканування може пропустити точки часткового розряду; рекомендується зменшити швидкість сканування в підозрілих областях, щоб забезпечити достатній час отримання сигналу.

Запишіть повну інформацію про випробування, включаючи номер точки вимірювання, опис розташування, робочий стан обладнання, температуру та вологість навколишнього середовища, час випробування та тип датчика, забезпечуючи відстежуваність даних.

Не робіть висновки виключно на основі аномально високих значень. На ультразвукові сигнали впливають різні фактори; перед тим, як пропонувати будь-які дії, слід провести всебічну оцінку на основі тенденцій, вимірювань у багатьох-локаціях та інших методів тестування.

Які послуги ми можемо надати?



Перед-продажне обслуговування
* **Рекомендації щодо вибору:** Ми рекомендуємо конфігурації та моделі датчиків на основі основних об’єктів перевірки (розподільний пристрій/ГІС/трансформатор/зовнішнє обладнання) і того, чи потрібна функція позиціонування.
* **Дизайн інспекційного рішення:** Ми допомагаємо в плануванні розташування, правил нумерації та циклу інспектування точок вимірювання в межах станції, створюючи керовану систему інспектування.
* **Додаткові параметри:** контактні датчики, без{0}}контактні датчики, подовжувальні стовпи (для роботи на великій-висоті), з’єднувальні засоби, футляри для транспортування тощо доступні як додаткові аксесуари.
* **Підтримка документів:** Таблиці параметрів продукції, списки конфігурацій, типові інструкції щодо застосування та тендерна документація (наскільки доступна).
* **Після-продажне обслуговування:**
* **Віддалена технічна підтримка:** Інструкції щодо ідентифікації сигналу, налаштування порогу, усунення несправностей із шумом, експорту даних і аналізу тенденцій.
* **Постачання запасних частин:** Довгострокове-постачання датчиків, з’єднувальних кабелів, з’єднувальних засобів, акумуляторів тощо.
* **Ремонтні послуги:** ремонт і заміна датчика; відновлення працездатності приладу.
* **Перевірка чутливості:** ми надаємо послуги перевірки роботи датчика, щоб переконатися, що чутливість відповідає вимогам після тривалого -користування.
* **Послуги з перепідготовки:** Ми проводимо перенавчання з ідентифікації ультразвукового сигналу та процедур перевірки під час зміни персоналу.



Q1: Яка різниця між ультразвуковим тестером часткового розряду та детектором TEV?

A: Ультразвукове тестування базується на акустичних сигналах, що забезпечує більшу точність визначення місця розташування та стійкість до електромагнітних перешкод; Тестування TEV базується на електромагнітних сигналах, придатних для швидкого скринінгу металевих-корпусів. Вони доповнюють один одного.

Питання 2: чи вимагає ультразвукове тестування часткового розряду відключення електроенергії?

A: Ні, це може бути виконано під час роботи обладнання, не впливаючи на нормальне живлення.

Q3: Чи можна ультразвуковим тестуванням визначити місце розряду?

В: Так, використання методу--множинного датчика{2}}походження (TDOA) може допомогти визначити напрямок і положення джерела розряду (залежно від конфігурації та умов місця).
