Dual Canopy Mechanic Electrical Engineering Co., Ltd. є одним із провідних виробників і постачальників дільників високої напруги в Китаї. Будь ласка, не соромтеся продавати оптові знижки на товари для продажу тут і отримати цінову пропозицію від нашої фабрики. Індивідуальні замовлення вітаються.

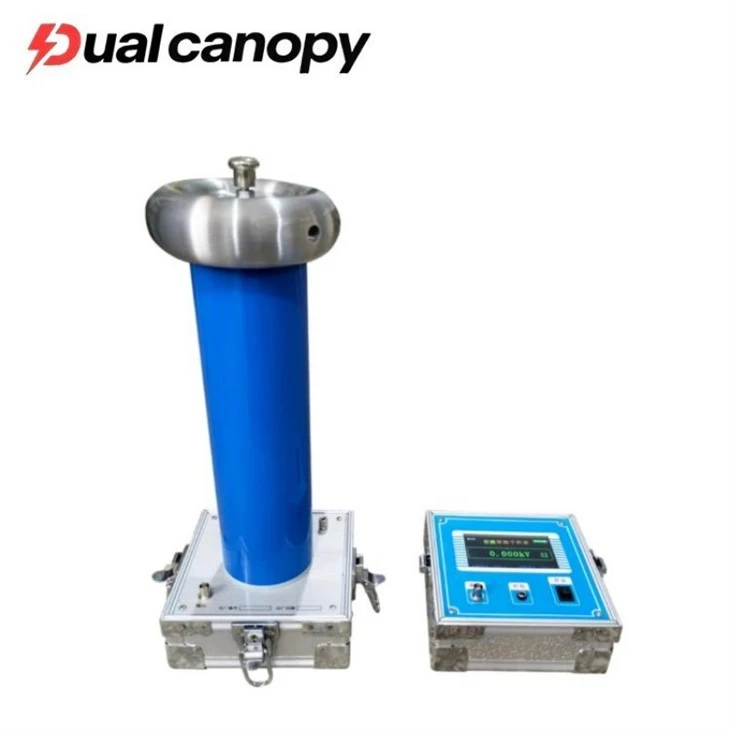

Що таке дільник високої напруги?
Дільник-високої напруги — це, по суті, точний інструмент, який зменшує надзвичайні напруги до сигналів низького-рівня, які стандартне вимірювальне обладнання може точно обробляти. Ви знайдете ці пристрої в усіх-налаштуваннях тестування високою напругою, де вони підтримують точне вимірювання напруги, калібрування та дослідження якості електроенергії.
Правильний дільник для роботи значною мірою залежить від того, що ви вимірюваєте та на яких частотах. Ось як поділяються основні типи:
Резистивні дільники (RD) надійно працюють із застосуванням постійного струму та низьких{0}}частот. Ємнісні дільники (CD) краще підходять, коли ви працюєте з сигналами змінного струму або вищої-частоти. Коли вам потрібна гідна продуктивність у широкому спектрі частот без шкоди для надто великої точності, RC або змішаний дільник зазвичай потрапляє в ціль. Для фіксації швидких перехідних подій, як-от блискавки чи імпульсів перемикання, дільник імпульсів спеціально -створено для цього завдання.
Вибір правильного типу безпосередньо впливає на цілісність ваших даних. Якщо ви поділитеся деталями про свою тестову систему та частотний діапазон, на який ви націлюєте, ми можемо підказати вам найбільш підходящий варіант.
Що таке параметр?
1. Точність і стійкість до високої напруги:
| Рівень напруги | AC/DC50 кВ | AC/DC100 кВ | AC/DC150V | AC/DC300 кВ | |
| Коефіцієнт парціального тиску | 1000:1 | 1000:1 | 1000:1 | 1000:1 | |
| Імпеданс | 200MΩ | 400MΩ | 600MΩ | 1200MΩ | |
| Точність | значення постійного струму | Рівень 1.0 | Рівень 1.0 | Рівень 1.0 | Рівень 1.0 |
| AC значення | 1.5 Рівень | 1.5 Рівень | 1.5 Рівень | 1.5 Рівень | |
2. Робоче середовище
Температура: 0~40ºC
Вологість: менше або дорівнює 85% RH
3. Об'єм, вага
| Рівень напруги | AC/DC50 кВ | AC/DC100 кВ | AC/DC150 кВ | AC/DC300 кВ |
| Об'єм (мм3) | 170×170×600 | 170×170×800 | 170×170×1100 | 220×220×2100 |
| Вага (кг) | 10 | 15 | 20 | 36 |
Які запобіжні заходи щодо використання?
Заземлення має бути надійним
Спільне заземлення-корпуса важеля низької напруги та вимірювального терміналу має бути надійно з’єднано з тим самим заземленням, що й тестова система; інакше це може вплинути на точність і може виникнути ризик для безпеки.
Клас ізоляції-з’єднувального кабелю високої напруги має відповідати
Клас ізоляції проводів, що з’єднуються з високовольтною клемою дільника напруги, має відповідати вимогам найвищої випробувальної напруги та не повинен бути знижений.
Технічні характеристики розташування та компонування
Щоб запобігти впливу поверхневого розряду на результати вимірювань і безпеку, необхідно підтримувати достатній повітряний зазор (відповідно до номінальної напруги) на клемі високої-напруги.
Використання в діапазоні частот
Різні типи дільників напруги мають свої застосовні діапазони частот; перевищення частотного діапазону призведе до збільшення похибок вимірювань або навіть до пошкодження пристрою.
Розрахунок вибору та рекомендації: Рекомендуйте відповідні моделі на основі типу тестової системи, рівня напруги, частотного діапазону, точності та вимог до вихідного сигналу.
Допоміжні рішення: підтвердьте відповідність інтерфейсу та схему підключення між дільником напруги та тестовим трансформатором/VLF/резонансною системою/збиранням даних.
Консультації з питань метрології та відстеження: надайте рівні сертифікатів калібрування та інструкції щодо відстеження, щоб відповідати прийнятним вимогам проекту та метрологічним вимогам.
Підтримка документів: таблиці технічних параметрів, ескізні креслення, схеми підключення та тендерна документація (наскільки ви можете надати).
Можливість налаштування: рівень напруги, коефіцієнт поділу напруги, вихідний сигнал плеча низької{0}}напруги та метод ізоляції можна налаштувати (відповідно до вимог проекту).
FAQ
Q1: Які спеціальні вимоги до подільників напруги, що використовуються поза приміщенням?
A: Потрібні вищий рівень захисту (IP), міцніші-ізоляційні матеріали, стійкі до атмосферних впливів, і -конструкція проти забруднення. Слід також звернути увагу на вітрове навантаження і стійкість після монтажу.
Q2: Як визначити, чи несправний дільник напруги?
A: Загальні ознаки включають: ненормальні коливання вихідного сигналу, значне відхилення у коефіцієнті поділу напруги, сліди розряду на ізоляційній оболонці або витік масляного-типу.
Q3: Чи можна використовувати дільники напруги в послідовних резонансних системах?
В: Так, резонансним системам зазвичай потрібен ємнісний дільник напруги для точного вимірювання вихідної напруги; необхідно підтвердити узгодження частоти та ємності.
